液動盲板閥,F743X液動盲板閥液動扇形盲板閥產品介紹：
主要由左閥體、右閥體、絲桿、閘板、密封圈、組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，有耐高溫、密封性能好、更換方便、使用壽命長等特點。
液動盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
液動盲板閥,F743X液動盲板閥結構特點
1、采用扇形結構，閥門啟閉作<90°的回轉，啟閉迅速自操作靈活方便。
2、絲桿增力夾緊結構，自鎖性好，密封副不會動松開造成介質外漏。
3、增加了水冷機構的閥門，.高耐溫≤450℃，尤其適用干法除塵及冷卻系統。
4、配有多種驅動方式可供選擇，氣動、液動、電動可實現計算機程序控制。
5、泄漏率：符合GB/T13927。
液動盲板閥,F743X液動盲板閥性能參數
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
驅動源 |
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ |
適用溫度℃ |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
-20-100 |
-20-200 |
-20-300 |
|
|
|
啟閉時間S |
≤60 |
主要零部件材料 |
閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼 |
液動盲板閥,F743X液動盲板閥尺寸
DN
| L
| D
| D1
| H
| A
| b
| n-￠d
| 質量 kg
|
PN0.05
| PN0.15
| PN0.25
|
300
| 500
| 440
| 395
| 1200
| 480
| 22
| 12-23
| 205
| 225
| 250
|
350
| 600
| 490
| 445
| 1300
| 520
| 22
| 12-23
| 235
| 255
| 280
|
400
| 600
| 540
| 495
| 1400
| 580
| 22
| 16-23
| 250
| 275
| 300
|
450
| 600
| 595
| 550
| 1400
| 650
| 24
| 16-23
| 300
| 330
| 360
|
500
| 600
| 645
| 600
| 1480
| 800
| 24
| 16-23
| 350
| 385
| 420
|
600
| 600
| 755
| 705
| 1600
| 1000
| 24
| 20-26
| 420
| 460
| 500
|
700
| 600
| 860
| 810
| 1680
| 1050
| 26
| 24-26
| 560
| 610
| 670
|
800
| 800
| 975
| 920
| 1860
| 1129
| 26
| 24-30
| 1500
| 1650
| 1750
|
900
| 800
| 1075
| 1020
| 2055
| 1242
| 28
| 24-30
| 1800
| 1950
| 2050
|
1000
| 800
| 1175
| 1120
| 2240
| 1375
| 30
| 28-30
| 2100
| 2310
| 2500
|
1100
| 800
| 1275
| 1220
| 2425
| 1510
| 30
| 28-30
| 2300
| 2500
| 2750
|
1200
| 800
| 1375
| 1320
| 2620
| 1625
| 30
| 32-30
| 2600
| 2850
| 3200
|
1300
| 800
| 1475
| 1420
| 2760
| 1749
| 30
| 32-30
| 3000
| 3300
| 3600
|
1400
| 850
| 1575
| 1520
| 2960
| 1856
| 32
| 36-30
| 4170
| 4520
| 4900
|
1500
| 850
| 1690
| 1630
| 3105
| 1976
| 32
| 36-30
| 4400
| 5150
| 5650
|
1600
| 850
| 1790
| 1730
| 3300
| 2093
| 32
| 40-30
| 4750
| 5650
| 6150
|
1800
| 1100
| 1990
| 1930
| 3610
| 2335
| 32
| 44-30
| 5750
| 7350
| 7050
|
2000
| 1100
| 2190
| 2130
| 3960
| 2570
| 32
| 48-30
| 6750
| 9350
| 9800
|

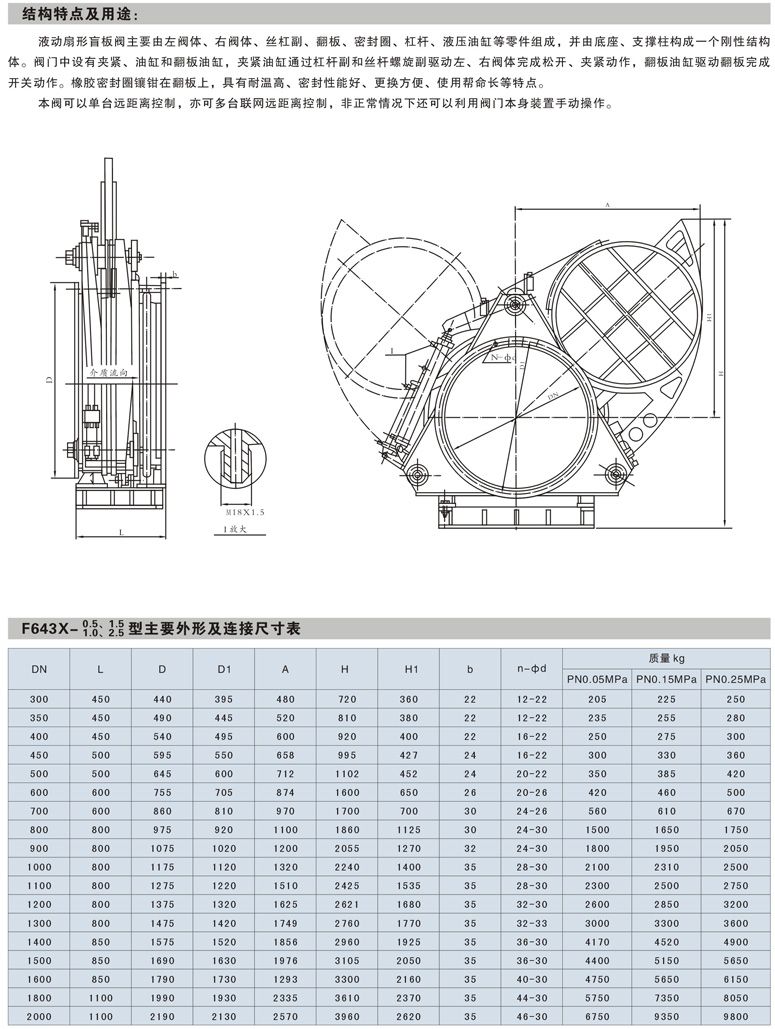

液動盲板閥,F743X液動盲板閥外形結構尺寸圖：
