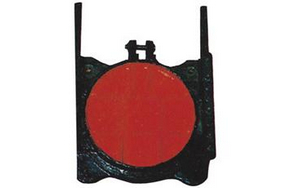

一.鑄鐵鑲銅圓形閘門產品用途:
鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。它采用的外弧形設計，結構合理、受力均勻，采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
二.鑄鐵鑲銅圓形閘門結構與特點：
本閥主要由門框、閘板、密封圈及可調式鍥形壓塊等部件組成。閘門久用磨損后，其密封面可通過鍥形壓塊的調整來保證正常工作。有結構合理堅固、耐磨耐蝕性、性能可靠；安裝、調試、使用、維護方便等特點。
三.鑄鐵鑲銅圓形閘門主要技術參數：
閘門壓向門框壓力0.1Mpa。
閘板壓離門框壓力0.02Mpa。
密封工作部位滲漏量不大于1.25L/min.m
鑄鐵鑲銅圓閘門主要技術性能參數
1，密封面每米長度滲水量：正向≤0.7L/min·m，反向≤1.25L/min·m
2，公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa
3，安裝位置：正常狀態下正向迎水、處于鉛垂狀態
4，工作水頭：單向受壓：正向：10m，反向：5m，雙向受壓：均為10m
5，工作環境：溫度-20℃～120℃，濕度：95%，工作介質：水與污水PH值：5～10
6，啟閉速度：不小于0.2m/min，不大于1.5m/min。
7，閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
8，閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
鑄鐵鑲銅圓形閘門主要零部件材質
| 零部件名稱
| 材質
| 材質標準
|
閘板
| 灰鑄鐵、球鐵、不銹鋼
| GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
|
門框
| 灰鑄鐵、球鐵、不銹鋼
|
導軌
| 灰鑄鐵、球鐵、不銹鋼
|
密封面
| 錫青銅 丁腈橡膠
| GB1176-87 或GB12225-89
|
楔塊
| 錫青銅、丁腈橡膠
|
傳動螺桿
| 不銹鋼
| GB1220-84
|
吊塊螺母
| 鋁鐵青銅ZCuA110Fe3
| GB1176-87
|
緊固件
| 0Cr17Ni12Mo2、0Cr18Ni9Ti
| GB1220-8
|

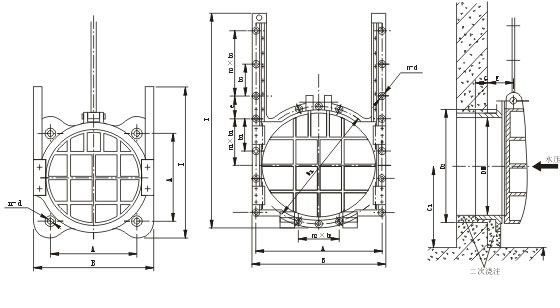

四.SYZ鑄鐵鑲銅圓形閘門外形及安裝尺寸：
口徑
| 安裝尺寸
| 基礎尺寸
|
D
| A
| B
| C
| E
| G
| H
| φd1
| a×a
| n×d1
|
200
| 360
| 200
| 146
| 70
| 30
| 360
| 18
| 100
| 4×M12
|
250
| 410
| 250
| 175
| 75
| 35
| 450
| 18
| 100
| 4×M12
|
300
| 460
| 300
| 200
| 90
| 40
| 540
| 20
| 100
| 4×M12
|
400
| 560
| 400
| 275
| 95
| 40
| 720
| 20
| 100
| 4×M12
|
450
| 610
| 450
| 300
| 100
| 45
| 810
| 25
| 100
| 4×M16
|
500
| 660
| 500
| 340
| 110
| 45
| 900
| 25
| 100
| 4×M16
|
600
| 780
| 600
| 390
| 120
| 56
| 1080
| 32
| 100
| 4×M16
|
700
| 940
| 700
| 440
| 120
| 60
| 1260
| 32
| 100
| 4×M16
|
800
| 1030
| 800
| 500
| 130
| 65
| 1440
| 32
| 100
| 4×M16
|
900
| 1100
| 900
| 550
| 130
| 70
| 1620
| 32
| 100
| 4×M20
|
1000
| 1260
| 1000
| 600
| 140
| 80
| 1800
| 36
| 100
| 4×M22
|
1200
| 1470
| 1200
| 700
| 150
| 100
| 2160
| 40
| 100
| 4×M24
|
