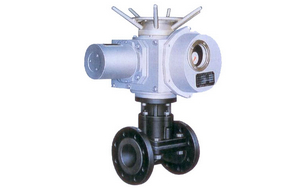

G941J電動隔膜閥產品介紹：
閥體可無襯里或襯膠、襯氟等工藝，以適用不同的介質。電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動，并以此帶動閥瓣升降，而達到閥門的開啟或關閉。當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，應將手—電動切換手柄轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。當需恢復電動操作時，必須將切換手柄轉換至刻有電動標記的位置上，方可進行電動操作。
電動隔膜閥產品特點
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有的密封性和.小的關閉力。
8、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此有的耐腐蝕的特點。
電動隔膜閥,電動襯膠隔膜閥性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體試驗 |
密封試驗 |
|
G941-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100
≤85
≤150 |
|
G941-10 |
0.4 |
0.6 |
0.44 |
|
G941-16 |
1.6 |
2.4 |
1.76 |
電動隔膜閥襯里材質
|
襯里材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 o C～85 o C ] | 耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
電動隔膜閥隔膜材質
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 o C～100 o C | 耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |
電動隔膜閥,電動襯膠隔膜閥–采用標準
|
設計與制造 |
結構長度 |
法蘭連接 |
|
GB12239 |
GB12221、JB1688 |
GB4216、JB78 |
電動隔膜閥,電動襯膠隔膜閥–外形尺寸和連接結構圖尺寸
公稱通徑
DN |
公稱壓力
（MPa） |
工作壓力
（MPa） |
L |
D |
D1 |
n-d |
f |
H |
型號 |
輸出力矩
N-m |
啟閉時間
S |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
- |
- |
- |
- |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
- |
- |
- |
- |
|
25 |
145 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
466 |
Z5-18/16 |
50 |
14 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
480 |
Z10-18/16 |
50 |
20 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
517 |
Z10-18/16 |
50 |
28 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
539 |
Z10-36/25 |
100 |
16 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
576 |
Z10-36/25 |
100 |
17 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
|
150 |
0.4 |
460 |
285 |
240 |
8-22 |
3 |
660 |
Z15-18/25 |
150 |
53 |
|
200 |
570 |
340 |
295 |
8-22 |
4 |
860 |
Z20-18/25 |
200 |
53 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
- |
Z20-18/25 |
200 |
53 |
|
300 |
790 |
445 |
400 |
12-22 |
4 |
1003 |
Z20-18/25 |
300 |
45 |
|
350 |
900 |
505 |
460 |
16-22 |
4 |
- |
ZD30-36a |
300 |
45 |
|
400 |
1000 |
565 |
515 |
16-25 |
4 |
- |
- |
- |
- |
