氣動襯膠隔膜閥基本原理
隔膜閥的閥體和閥蓋之間有一隔膜。隔膜由橡膠或PTFE制成，當隔膜做上、下運動時，就調節了通過閥門的流量，達到調節的目的；當隔膜將閥體的堰面蓋住，這時就切斷了通過閥門的流量，閥門關閉。氣動氣動分為 常開型 和 常閉型。
氣動襯膠隔膜閥產品特點
1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還有的密封性和.小的關閉力。
8、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此有的耐腐蝕的特點。
氣動襯膠隔膜閥性能規范
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
適用介質 |
工作溫度(℃) |
|
殼體試驗 |
密封試驗 |
|
G6B41-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體J.一般腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤100
≤85
≤150 |
|
G6B41-10 |
0.4 |
0.6 |
0.44 |
|
G6B41-16 |
1.6 |
2.4 |
1.76 |
氣動襯膠隔膜閥襯里材質
|
襯里材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 o C～85 o C ] | 耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
氣動襯膠隔膜閥隔膜材質
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 o C～100 o C | 耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |
氣動襯膠隔膜閥零件材料
|
序號 |
名稱 |
材料 |
|
1 |
體閥 |
鑄鐵 |
|
2 |
襯囊層 |
橡膠 |
|
3 |
隔膜 |
橡膠 |
|
4 |
閥瓣 |
鑄鐵 |
|
5 |
閥蓋 |
鑄鐵 |
|
6 |
閥桿 |
碳鋼 |
|
7 |
手輪 |
鑄鐵 |
|
8 |
活塞 |
碳鋼 |
|
9 |
彈簧 |
2Cr13 |
|
10 |
氣缸蓋 |
鑄鐵 |
|
11 |
上閥桿 |
2Cr13 |
|
12 |
手輪 |
鑄鐵 |

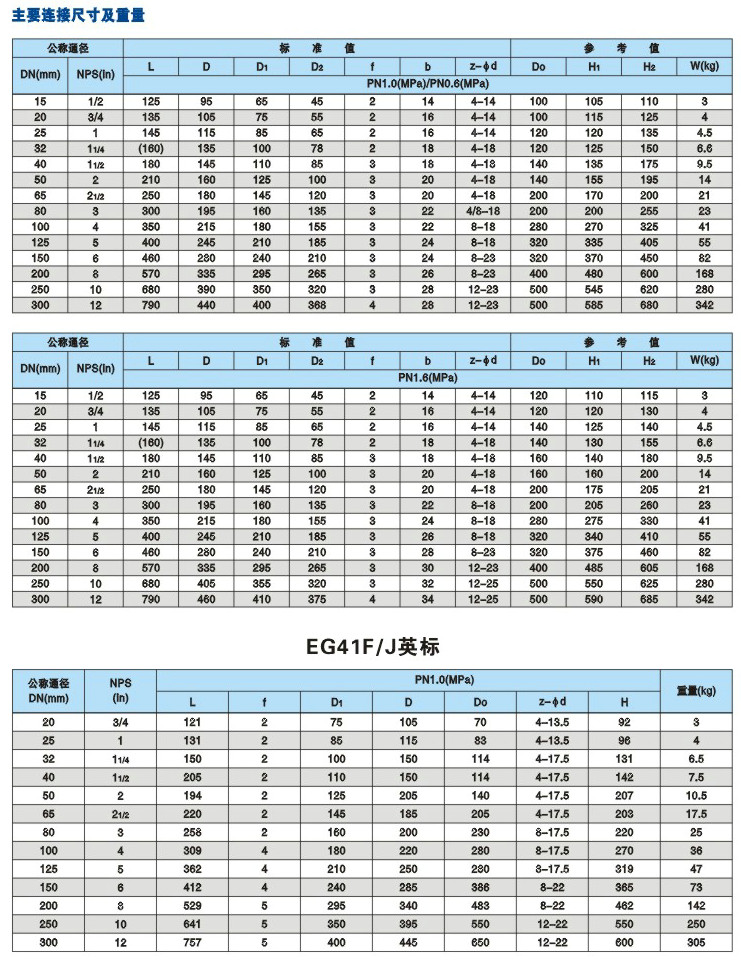

氣動襯膠隔膜閥主要外形尺寸
DN
mm |
公稱壓力
MPa |
工作壓力
MPa |
L） |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
B |
氣源壓力
MPa |
氣源接頭
in |
耗氣量
cm3 |
質量 |
|
15 |
0.6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
20 |
139 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
25 |
145 |
115 |
85 |
4-14 |
2 |
306 |
320 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
7.5 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
410 |
430 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
14.5 |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
415 |
435 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
16 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
463 |
488 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
24.5 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
620 |
660 |
160 |
245 |
0.5 |
16×1.5 |
3.725×102 |
30 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
627 |
687 |
200 |
245 |
0.5 |
16×1.5 |
3.725×103 |
51.5 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
719 |
769 |
240 |
330 |
0.5 |
16×1.5 |
9.458×103 |
86.5 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
804 |
872 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
133 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
920 |
1000 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
196.5 |
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
1145 |
1265 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
279.5 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
|
|
|
|
|
|
|
|

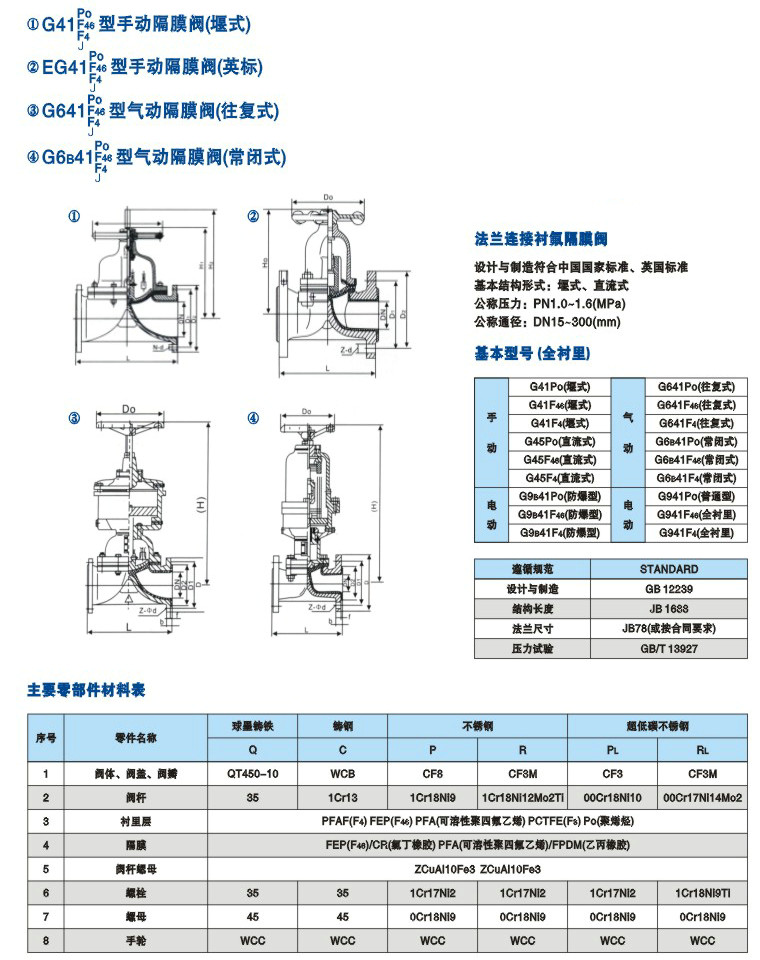

氣動襯膠隔膜閥參數尺寸結構圖:
