膜片式電磁閥原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
膜片式電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
微型電磁閥適用介質：水、氣、熱水、油
介質溫度: 0℃～120℃
電壓:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V
線圈保護系數：鐵殼線圈IP54
控制方式：常開、常閉
泄 漏 量： 零

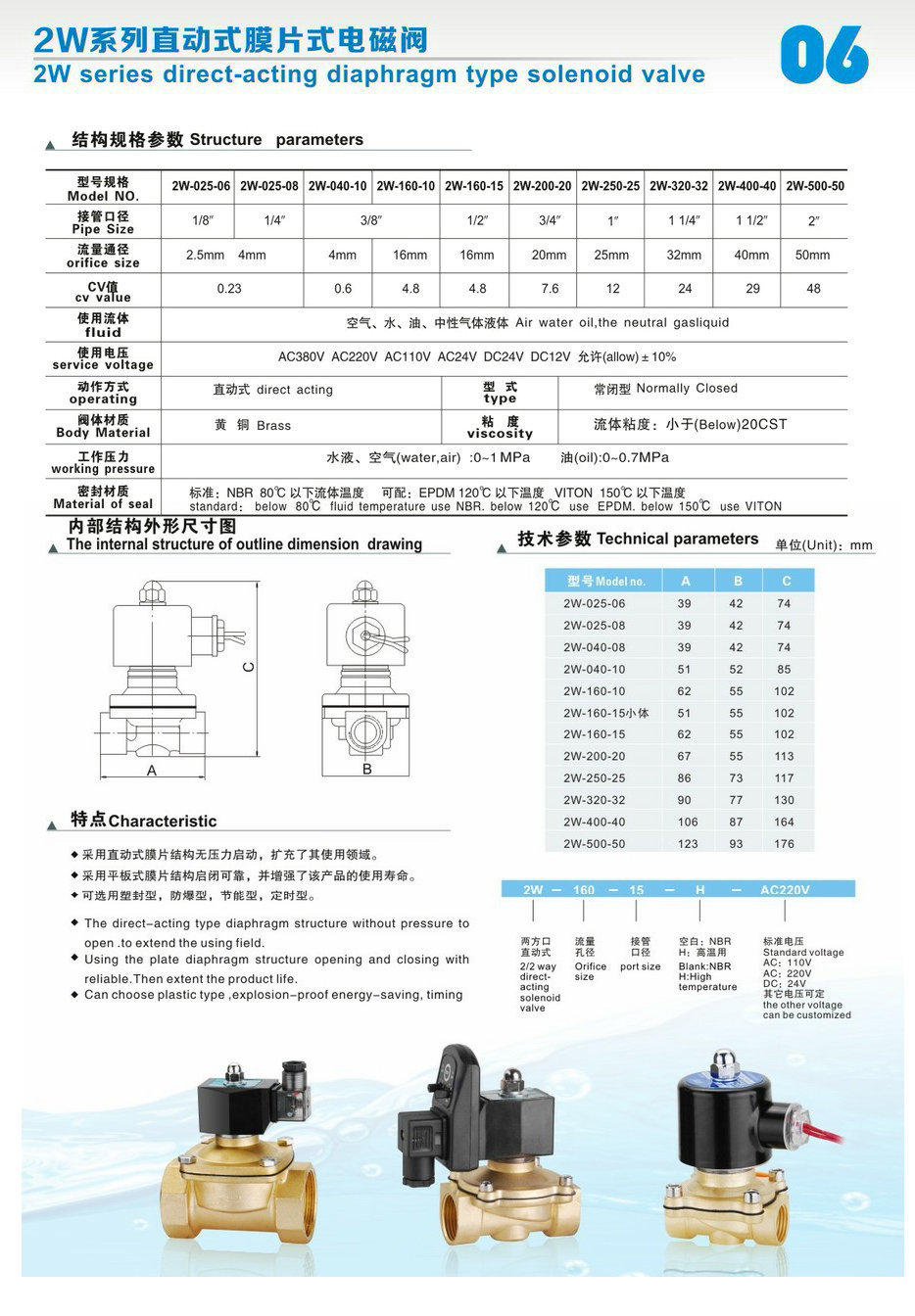

膜片式電磁閥產品規格
|
型號
| 2W025-
06
| 2W025-
08
| 2W040-
10
| 2W160-
10
| 2W160-
15
| 2W200-
20
| 2W250-
25
| 2W350-
35
| 2W400-
40
| 2W500-
50
|
符號
|
|
使用流體
| 空氣、水、油、瓦斯
|
動作方式
| 直動式
|
型式
| 膜片式
|
流量孔徑mm
| 2.5
| 4
| 16
| 20
| 25
| 35
| 40
| 50
|
CV值
| 0.23
| 0.6
| 4.8
| 7.6
| 12
| 24
| 29
| 48
|
接管口徑
| 1/8"
| 1/4"
| 3/8"
| 3/8"
| 1/2"
| 3/4"
| 1"
| 1 1/4"
| 1 1/2"
| 2"
|
使用流體粘滯度
| 20 CTS以下
|
使用壓力kg/cm2
| 水：0-10 空氣：0-10 油：0-5
|
工作溫度
| -5 - 80℃
|
使用電壓范圍
| ±10%
|
閥體材質
| 黃銅、不銹鋼
|
油封材質
| NBR或VITON
|
膜片式電磁閥參數尺寸圖
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
