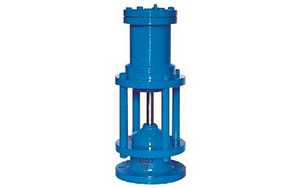

液動池底排泥閥,H724X液動池底排泥閥概述
由液壓缸和閥體組成。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。液動池底排泥閥,用于自來水公司或其他公司的各類水池池底，排除池內泥沙及污水。該閥由閥體，液壓缸、活塞、閥桿、閥瓣組成，液壓缸是驅動裝置。液體作為動力，活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點。
注：驅動液可選用氣或清水。液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
液動池底排泥閥,H724液動池底排泥閥性能特點：
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
液動池底排泥閥,H724液動池底排泥閥主要技術參數：
工作壓力：1.0-1.6Mpa
介質：水
液壓缸工作壓力：0.3-1.0Mpa
液壓缸工作液：氣、水、油
液動池底排泥閥,H724液動池底排泥閥主要部件材料：
閥體：HT200
液壓缸：HT200、304不銹鋼
缸蓋：HT200
閘板：HT200
閥桿：不銹鋼
密封皮碗：耐磨NBR
液動池底排泥閥,H724X液動池底排泥閥結構原理
H742X液動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點。
液動池底排泥閥,H724X液動池底排泥閥標準規范
設計與制造標準：GB12235-89
法蘭連接標準：GB/T17241.6-98
試驗和檢驗標準：GB13927-92
閥門材料標準：GB12226-89
液動池底排泥閥,H724X液動池底排泥閥技術參數
|
閥體部分 |
型號 |
H742X-10 |
H742X-16 |
|
公稱壓力（MPa） |
1.0 |
1.6 |
試驗
壓力 |
密封（MPa） |
1.1 |
1.76 |
|
強度（MPa） |
1.5 |
2.4 |
|
適用介質 |
水 |
|
溫度（°C） |
<80 |
驅動部分 |
驅動介質 |
水（使用壓縮空氣，訂貨注明） |
|
驅動壓力（MPa） |
0.3—1.0 |
|
介質溫度（°C） |
<50 |
控制部分
(另配) |
控制器輸入電壓（V） |
AC220 |
|
電磁閥線圈電壓（V） |
AC220 |
|
電磁閥線圈功力（W） |
10—15 |
液動池底排泥閥,H724X液動池底排泥閥零部件材料
|
零件名稱 |
閥座 |
閥瓣 |
閥桿 |
缸體 |
活塞板 |
活塞皮碗 |
|
材料牌號 |
HT200 |
HT200 |
不銹鋼 |
HT200 |
HT200 |
耐磨丁晴橡膠 |
液動池底排泥閥,H724X液動池底排泥閥主要外形尺寸
|
公稱通徑 |
D |
D1 |
H |
H1 |
Z-φd |
進液管連接 |
|
100 |
215 |
180 |
450 |
110 |
8-18 |
1/2” |
|
150 |
280 |
240 |
490 |
110 |
8-23 |
1/2” |
|
200 |
335 |
295 |
530 |
110 |
8-23 |
1/2” |
|
250 |
390 |
350 |
570 |
110 |
12-23 |
1/2” |
|
300 |
440 |
400 |
610 |
140 |
12-23 |
3/4” |
|
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
|
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |

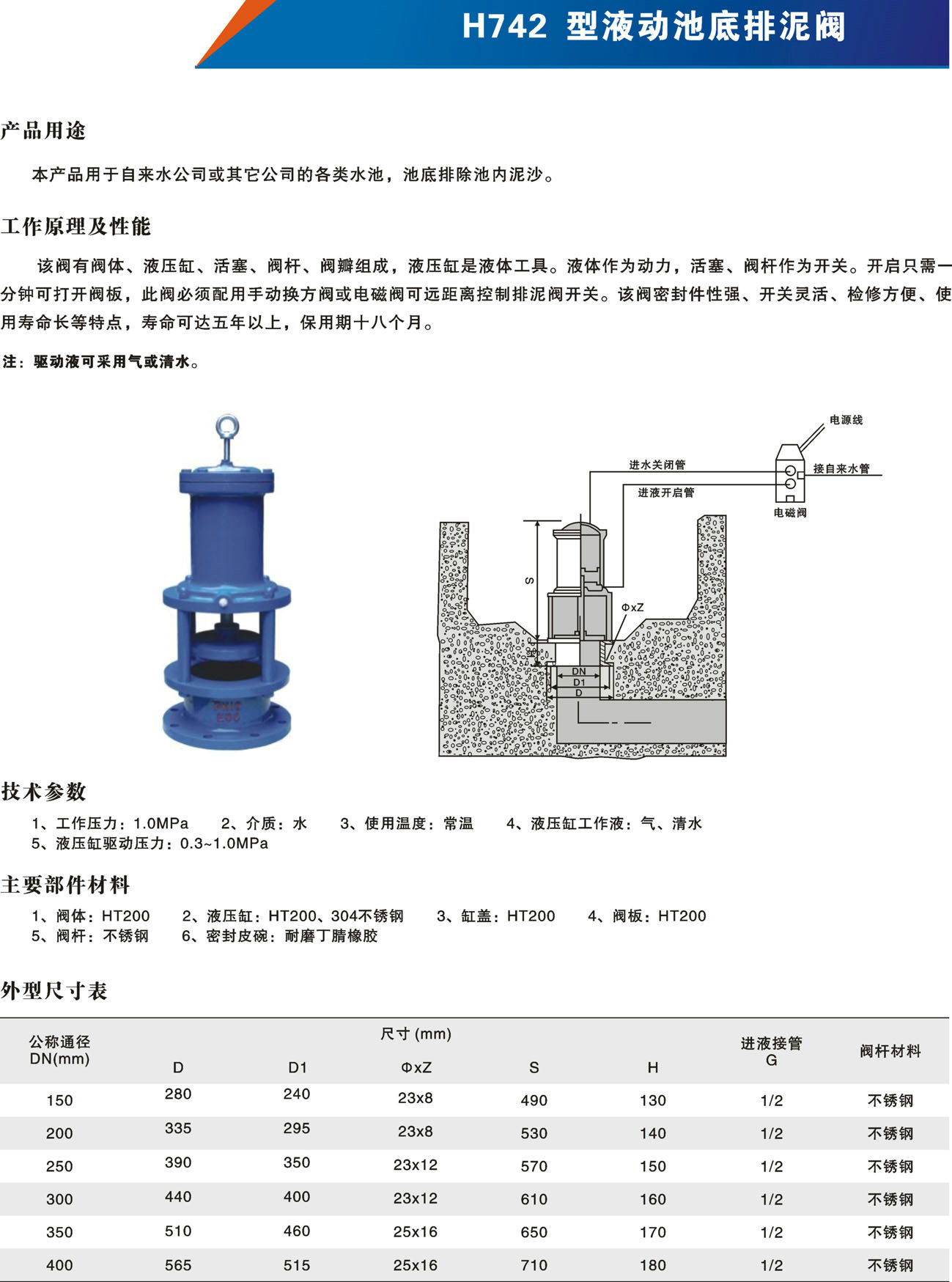

液動池底排泥閥,H724液動池底排泥閥尺寸結構圖:
